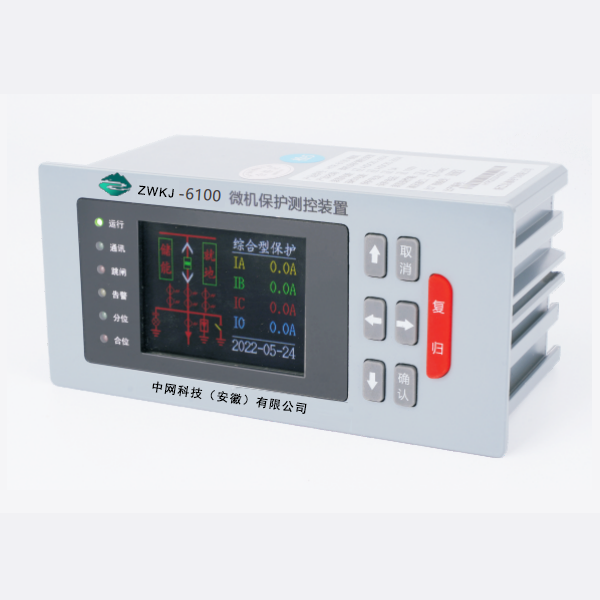

装置型号 保护类型 | 综合保护 ZWKJW-6100/6110 | 进线备自投保护 ZWKJW-6101/6111 | 分段备自投保护 ZWKJW-6102/6112 | PT并列保护 ZWKJW-6103/6113 |
速断保护 | ● | ● | ● | |
过流I段保护 | ● | ● | ● | |
过流II段保护 | ● | ● | ● | |
反时限保护 | ● | ● | ● | |
过负荷保护 | ● | ● | ● | |
零序过流I段保护 | ● | ● | ||
零序过流II段保护 | ● | ● | ||
零序过流III段保护 | ● | ● | ||
线路加速保护 | ● | ● | ||
自动重合闸保护 | ● | ● | ||
合成零序电流保护 | ● | ● | ||
零序电压保护 | ● | ● | ||
过电压保护 | ● | ● | ||
失压保护 | ● | ● | ||
零序过压保护 | ● | ● | ||
启动时间过长保护 | ● | |||
负序过流I段保护 | ● | |||
负序过流II段保护 | ● | |||
过热保护 | ● | |||
PT断线告警 | ● | ● | ● | |
CT断线告警 | ● | ● | ● | |
开关量路数 | 10 | 8 | 8 | 6 |
合闸保持 | ||||
分闸保持 | ||||
防跳 | ||||
断路器异常监视 | ● | ● | ● | |
遥测 | ● | ● | ● | ● |
遥控 | ● | ● | ● | ● |
重瓦斯保护 | ● | |||
轻瓦斯保护 | ● | |||
超高温保护 | ● | |||
高温保护 | ● | |||
进线备自投 | ||||
母联备自投 | ||||
备自投自复 | ||||
RS485通讯 | ● | ● | ● | ● |
PT并列 | ● | |||
接地保护 | ● |
