产品概述
ZWKJQIII,CNSQ(D)型 6 - 3 5KV电压互感器中性点用消谐电阻器(简称消谐器),是安装在YO结线的压变一次绕组中性点与地之间的非线 性阻尼电阻器。起阻尼与限流的作用。

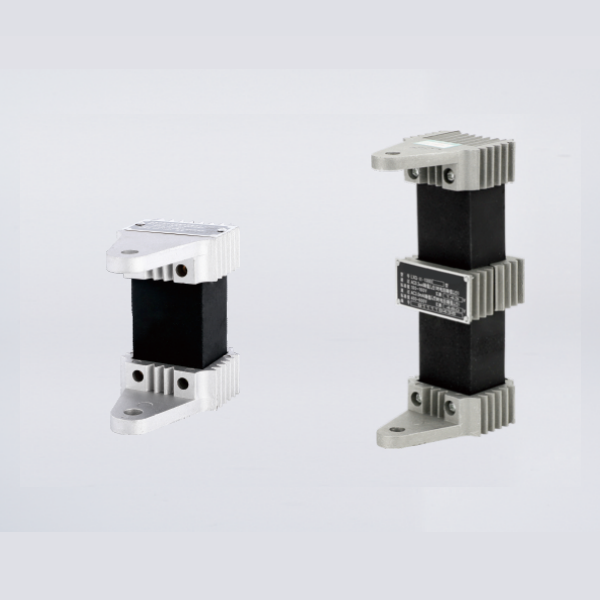

ZWKJQ 型消谐器电阻体采用SiC为基料，连接件有采用压铸铝，整体外形美观，体积小，重量轻强度高，易散热，安装方便等。
安装在压变剩余电压绕组开口三角两端的附件“三次谐波电压限制器”,能够将压变三次谐波电流及基波不平衡电流在消谐器上电压 降，限制在用户满意的程度内。
在电网中已运行多年，经验说明，本消谐器具有消除压变铁磁谐振及防止单相高压熔丝熔断的良好功能，还具有适应压变中性点弱绝缘 配合，小巧便于安装等优点。
技术参数
电阻器主要电气参数：电阻器本体的主要电气参数见表1。由于电阻器系非线性材料组成，准确表征电阻值需用峰值表测量。
|
序号 |
项 目 |
ZWKJQ-Ill-6型 ZWKJQ(D)III-6型 |
ZWKJIII-10型 ZWKJQ(D)III-10型 |
ZWKJOIII-35型 ZWKJQ(D)III-35型 |
|
|
通过交流 |
电压(V) |
120-280 |
120-280 |
630-770 |
|
|
0.3mA时 |
电阻(KQ) |
>48 |
>80 |
>210 |
|
|
2 |
通过交流 |
电压(V) |
450-840 |
450-840 |
1960-2240 |
|
3 m A 时 |
电阻(KQ) |
>170 |
>280 |
>840 |
|
|
3 |
带(D)型的电阻器两端 |
在3kV下，电阻值 |
在3kV下，电阻值减 |
在3kV下，电阻值减 |
|
|
工频电压变化 |
减少一半以上 |
少一半以上 |
少一半以上 |
||
|
4 |
2小时耐受的功率(W) |
>800 |
>800 |
>800 |
|
|
5 |
10mn通过500mA(有效值)电流的热容量 |
①无任何明显损坏 ②热容量试验前后，冷状态下，电气参数变化不大于土10% |
|||
电网正常运行时附件的输入阻抗为10~200,电网单相接地输入抗阻大于5K0。 输入电压大于80V 时激发谐振动作计数器动作。
显示开三角电压的数字表显示电压0~199.9V
LII 型已将适用6kV和10kV电阻器分为两个型号，请用户选用时特别注意。
从国内已有的设备手册查到压变的型号中，建议配ZWKJQ(D)II 型号的压变型号列于表2。
|
适合配CNSQ(D)l型的压变型号 |
|||
|
JDZJ-6、10 |
JDJJ-35 |
JDZX6-6、10 |
UNE1035 |
|
JSJW-6、10 |
JDJJ1-35 |
JDZX8-6、10、35G |
5G REL10 |
|
JDEJ-6、10 |
JDJJ2-35 |
JDZX9-6、10、35 |
35 URE10、35 |
|
JDEW-6、10 |
JDX6-35 |
JDZX10-6、10 |
URED10 |
|
JDJW-6、10G |
JDX7-35 |
JDZX11-6、10、35 |
35 UNEW35 |
|
JDZB-6、10 |
JDZX-35 |
JDZXR1-6、10 |
|
|
JDZX7-6、10 |
JDXW-35 |
JDZXR2-6、10 |
|
选型型号
ZWKJQ-6KV,ZWKJQ-10KV,ZWKJQ-35KV 中性点用消谐电阻器
ZWKJQl-6KV,ZWKJQ11-10KV,ZWKJQ11-24,ZWKJQIl-35KV,ZWKJQ2-6,ZWKJQ2-10,ZWKJQ2-24,ZWKJQ2-35,ZWKJQ-6,ZWKJQ-10,ZWKJQ-24,ZWKJQ-35 压变中性点用消谐电阻器
ZWKJQII(D)-6KV,ZWKJQII(D)-10KV,ZWKJQII(D)-35KV.ZWKJQ2(D)-6,ZWKJQ2(DJ-10,ZWKJQ2(D)-35,ZWKJQ-6D,ZWKJQ-10D,ZWKJQ35DZWKJQ(D)- 6,ZWKJQ(D)-10,ZWKJQ(D)35 弱绝缘型高压消谐器
ZWKJQIII-6KV,ZWKJQIII-1OKV,ZWKJQ3-35KV 压变中性点用消谐电阻器
ZWKJQIII(D)-6KV,ZWKJQIII(D)-1OKV,ZWKJQII(D)-35KV 弱绝缘型高压消谐器
ZWKJQ2-6KV,ZWKJQ2-10KV,ZWKJQ2-35KV 电压互感器中性点用高压消谐器 Lxo2(D)-6KV,ZWKJQ2(D)-10KV,ZWKJQ2(D)-35KV 弱绝缘型高压消谐器 ZWKJQ3-6KV,ZWKJQ3-10KVZWKJQ3-35KV 电压互感器中性点用高压消谐器
LXO3(D)-6KVZWKJQ3(D)-10KV,ZWKJQ3(D)-35KV,ZWKJQ3D-6A,ZWKJQ3D-10A,ZWKJQ3D-35A 弱绝缘型高压消谐器
ZWKJQ(3) 型6- 10KV通用型电压互感器中性点用消谐器
|

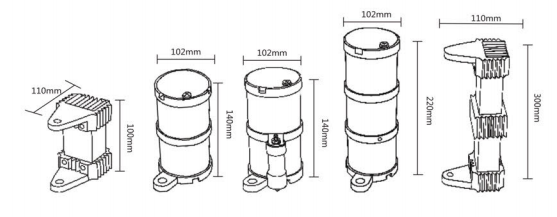

常用消谐器型号 |
方形长(mm) |
圆形直径(mm) |
高(mm) |
|
ZWKJ-1-6(10)(方) |
100 |
100 |
|
|
ZWKJ-11-10(24) |
100 |
140 |
|
|
ZWKJD-11-10(24) |
110 |
140 |
|
|
ZWKJ-1I-10(24)(方) |
110 |
220 |
|
|
ZWKJ-1II-35(方) |
110 |
300 |
